洁净棚的结构

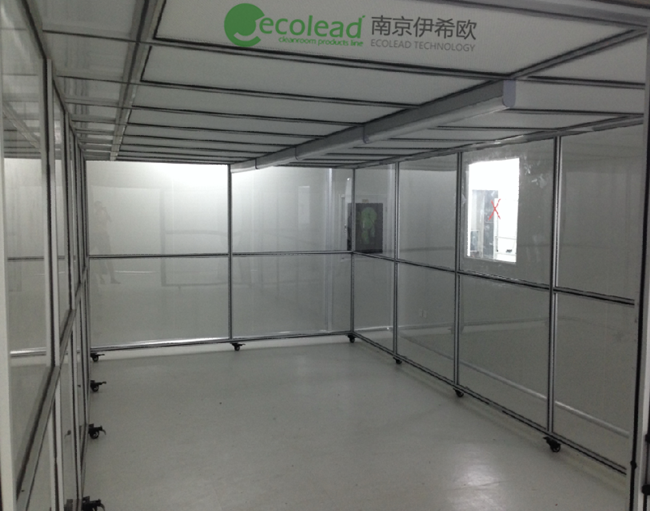

南京洁净棚是一个用于局部空气净化的设备。主要由框架、密封材料、FFU和高效、照明、控制组成。

框架是支撑整个洁净棚的骨架。按材质有烤漆管材、不锈钢管材、铝型材。铝型材最为常见,不锈钢多用于生产特殊产品,如有腐蚀性的场所,其成本也是最高的。

密封材料用于洁净棚密封的。按安装位置分为顶部密封材料、侧面密封材料、进出口密封材料。按材质分有:网格帘、亚克力玻璃、铝塑板、PVC条帘(软帘)。网格帘是抗静电的,其按用途又分为透明和黑色两种;亚克力玻璃是透明的,有抗静电和不抗静电两种,抗静电无疑避免了静电对产品的损坏,只是成本比不抗静电的高些。网格帘仅用于侧面,铝塑板仅用于顶部,PVC帘仅用于进出口,亚克力玻璃侧面和顶部都可以。

FFU是保证洁净棚内部正压的送风设备,标准尺寸是1175L*575W(mm),大风量或大风速特殊要求,可其他尺寸如1175*1175。FFU的送风量是可调的,可以根据需要调FFU接线盒处的调速旋钮,选择合适的风速。随着使用时间的变长,调高风速以保证实际出风量的稳定。高效过滤器配套FFU使用,长宽尺寸比FFU略小些。

四周和顶部密封,尤其是顶部用的是铝塑板侧面用的是黑色网格帘时,内部光线很暗,需要在内部增加照明灯。照明灯用常见的照明灯即可。

控制是控制整个洁净棚工作的。分为电控箱,控制电源;按钮盒,控制FFU启动和照明灯开关。
